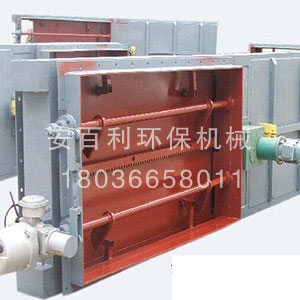

煙道擋板門的使用，現在用得多的是旁路煙道、煙氣脫硫擋板門。根據密封性，選擇的擋板門的模式也不同，今天說的是采用雙層百葉窗式，除每層擋板門上配有密封元件外，通常還向兩層擋板門的空腔內通入密封氣，以進一步提高煙道擋板門的密封性。
煙道擋板門雙層百葉窗式擋板風門引進國外先進技術生產制作，煙道擋板門用于煙氣脫硫系統吸收塔進、出口或旁路煙道上，或用于煙氣脫硝及煙氣除塵系統中，風門通常采用百葉窗式雙層擋板結構，關斷時雙層擋板之間通入密封，實現隔離關斷煙氣的作用。
煙道擋板門性能特點：
■采用單軸驅動雙百葉窗式擋板結構，雙層葉片中間設計有導入密封空氣的密封室，將高于煙氣壓力500Pa的密封空氣通入擋板，使雙層擋板之間形成密封空氣隔離層，阻斷煙氣流的通過。
■風門啟閉時間≤60S（可根據用戶要求選定）。
■外部設計有連桿機構，使數個葉片同步開啟或關閉。
■雙百葉窗式擋板門設計結構合理，葉片剛性好，運行穩定可靠，百葉窗式擋板葉片密封型式：彈性密封和氣密封。
■雙擋板上設計安裝有密封風入口閥，通入密封空氣后，擋板門密封效率為≤0.1%。
■驅動方式：氣動或電動。
■驅動裝置通常采用直聯式與風門連接安裝。
■電動裝置采用機電一體化產品，具有力矩保護和限位裝置并能遠方控制操作，電動裝置還具有手、電動切換功能以備安裝調試、檢修時使用。
■風門與管道的連接方式：法蘭密封焊連接或法蘭螺栓連接。
■密封風系統的密封風機和電加熱器可由我方選型后成套提供。
煙氣擋板門主要用于煙氣脫硫系統吸收塔進、出口或旁路煙道上，或用于煙氣脫硝及煙氣除塵系統，風門擋板通常采用百葉窗式雙層擋板結構， 風門采用特別密封裝置，密封性能好，吹管消聲器 安全閥消聲器漏風率執行機構能夠采用電動或氣動方式，可遠近程操作，開啟，封閉時間可根據需求設定。
煙道擋板門技術處理：
煙道擋板門，解決的技術問題是：現有技術的煙道擋扳門，直行程氣動執行器上缺少事故用手輪機構，遇到緊急情況或維修時擋扳門葉片無法用手動及時打開和關閉；擋扳門密封空氣腔里面的壓力過大容易引起葉片變形的技術問題。技術方案是：一種煙道擋板門，包括框架、設置在框架上的不少于一扇的旋轉門、設置在框架用于驅動旋轉門轉動的驅動裝置和設置在框架用于密封框架與旋轉門之間的密封碟閥；所述密封碟閥通過連桿組件與驅動裝置相連；所述旋轉門包括兩扇葉片，所述兩扇葉片的周邊均設有與框架相配合的金屬密封片；所述金屬密封片與框架之間形成空氣腔；所述的葉片呈弧線形。
|
